การสอบเทียบตู้ควบคุมอุณหภูมิ

Enclosure

การสอบเทียบ (Calibration) ตู้ควบคุมอุณหภูมิทั้งความร้อนและความเย็น เช่น Enclosure Chamber และ Freezer เป็นกระบวนการที่สำคัญมากเพื่อให้มั่นใจว่าอุปกรณ์สามารถควบคุมและแสดงผลอุณหภูมิได้อย่างแม่นยำ ตามมาตรฐานที่กำหนด โดยทั่วไปแล้วการสอบเทียบจะต้องสอดคล้องกับมาตรฐาน เช่น ISO/IEC 17025

🔧 รายการเครื่องมือที่ควรสอบเทียบในตู้ควบคุมอุณหภูมิ

  1. Temperature Controller / Display Unit

  2. Temperature Sensor (Thermocouple, RTD ฯลฯ)

  3. Data Logger หรือ Recorder

  4. Cooling/Heating System Performance (ถ้ามีความเกี่ยวข้องกับการควบคุมอุณหภูมิ)



✅ หลักการสำคัญของการสอบเทียบ

1. ความถูกต้อง (Accuracy)

  • ตรวจสอบว่าเครื่องวัดให้ค่าอุณหภูมิที่ถูกต้อง เมื่อเปรียบเทียบกับเครื่องมือมาตรฐานที่ผ่านการสอบเทียบแล้ว

  • ต้องอยู่ในช่วงค่าความคลาดเคลื่อน (Tolerance) ที่กำหนดไว้

2. การเปรียบเทียบกับมาตรฐาน (Traceability)

  • ค่าที่ได้จากการสอบเทียบต้องสามารถ ย้อนกลับได้ถึงมาตรฐานสากล (International Standards) เช่น ITS-90 หรือ NIST

  • ต้องใช้ อุปกรณ์อ้างอิงที่ผ่านการสอบเทียบจากห้องปฏิบัติการที่ได้รับการรับรอง เช่น ISO/IEC 17025

3. สภาวะการวัดที่ควบคุมได้ (Controlled Conditions)

  • การสอบเทียบต้องทำในสภาพแวดล้อมที่เหมาะสม เช่น:

    • อุณหภูมิห้องที่คงที่

    • ไม่มีการเปิด–ปิดตู้บ่อยระหว่างการวัด

    • ให้เวลาเพียงพอสำหรับการทำให้อุณหภูมิคงที่ (Stabilization)

4. การประเมินความไม่แน่นอนในการวัด (Measurement Uncertainty)

  • ต้องประเมินว่าค่าที่วัดได้มีโอกาสคลาดเคลื่อนแค่ไหน

  • ค่านี้ต้องรวมอยู่ในรายงานการสอบเทียบเพื่อแสดงความน่าเชื่อถือของผลการวัด

5. ความสม่ำเสมอของอุณหภูมิ (Uniformity)

  • ตรวจสอบว่าอุณหภูมิภายในตู้กระจายตัวสม่ำเสมอหรือไม่

  • ต้องวัดอุณหภูมิจากหลายตำแหน่งในตู้ เพื่อหาค่าความเบี่ยงเบน (Spatial Variation)

6. ความสามารถในการรักษาอุณหภูมิ (Stability)

  • ตรวจสอบว่าเมื่อถึงอุณหภูมิที่ตั้งไว้แล้ว ระบบสามารถรักษาอุณหภูมินั้นได้อย่างคงที่ตลอดช่วงเวลาใช้งาน

7. การบันทึกและรายงานผลอย่างเป็นระบบ

  • ต้องมีการจัดทำ รายงานการสอบเทียบที่เป็นทางการ เพื่อใช้เป็นหลักฐานการควบคุมคุณภาพ

  • รายงานควรครอบคลุม: ค่าที่วัด, ความคลาดเคลื่อน, ความไม่แน่นอน, ผู้สอบเทียบ, วันที่สอบเทียบ ฯลฯ

🔧 เครื่องมือวัดที่มักใช้ในตู้ควบคุมอุณหภูมิ:

1. Temperature Sensor (เซนเซอร์วัดอุณหภูมิ)

ใช้วัดอุณหภูมิภายในตู้ และส่งข้อมูลไปยังตัวควบคุม (Controller)

  • Thermocouple – ใช้ทั่วไปในอุตสาหกรรม, ตอบสนองเร็ว, ทนร้อน

  • RTD (Resistance Temperature Detector) – แม่นยำกว่า Thermocouple แต่ตอบสนองช้ากว่า

  • NTC/PTC Thermistor – ใช้ในงานทั่วไป ราคาถูก แม่นยำในช่วงแคบ

2. Temperature Controller (ตัวควบคุมอุณหภูมิ)

อุปกรณ์ควบคุมอุณหภูมิให้ตรงตามที่ตั้งค่าไว้ โดยรับข้อมูลจากเซนเซอร์และสั่งให้ระบบทำงาน เช่น เปิดฮีตเตอร์ หรือคอมเพรสเซอร์

  • Digital PID Controller – ใช้หลักการควบคุมแบบ PID (Proportional, Integral, Derivative)

  • On-Off Controller – ทำงานแบบเปิด/ปิด เมื่ออุณหภูมิเกินหรือต่ำกว่าค่าที่ตั้งไว้

3. Heater / Cooling Unit (ตัวทำความร้อน / ความเย็น)

อุปกรณ์สร้างความร้อนหรือดูดความร้อนออก เช่น:

  • Heater: ฮีตเตอร์แบบแท่ง, แบบแผ่น, หรือฮีตเตอร์แถบ

  • Cooling: พัดลมระบายความร้อน, ชุดคอมเพรสเซอร์, หรือเทอร์โมอิเล็กทริก (Peltier)

4. Data Logger / Recorder (บันทึกข้อมูล)

ใช้เก็บประวัติอุณหภูมิ เช่น:

  • Digital Temperature Recorder

  • Paper Chart Recorder (แบบเก่า)

5. Alarm System (ระบบเตือนภัย)

แจ้งเตือนเมื่ออุณหภูมิสูงหรือต่ำกว่าค่ากำหนด เช่น:

  • ไฟสัญญาณ

  • เสียงเตือน

  • ระบบแจ้งเตือนผ่าน SMS/Internet

🧪 มาตรฐานที่เกี่ยวข้อง

  • ISO 17025 (สำหรับห้องปฏิบัติการสอบเทียบ)

  • ISO 9001 (สำหรับระบบคุณภาพทั่วไป)

  • ICH Q1A(R2) (สำหรับการควบคุมอุณหภูมิในอุตสาหกรรมยา)

  • WHO Technical Report Series (สำหรับอุตสาหกรรมสุขภาพ)

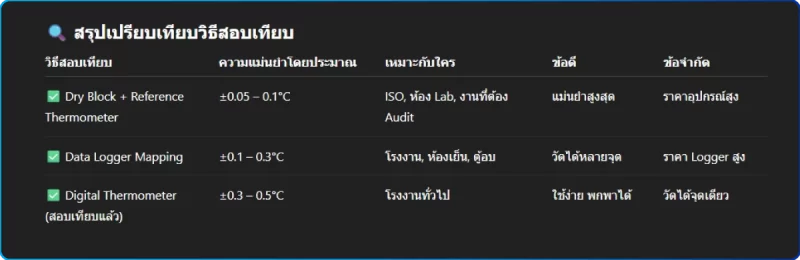

“การเลือกวิธีที่เหมาะสมและแม่นยำ”

✅ 1. ใช้ Reference Thermometer + Dry Block / Liquid Bath (วิธีมาตรฐาน)

✔️ ความแม่นยำ: สูงมาก (±0.05°C ถึง ±0.1°C)

อุปกรณ์:

  • Dry Block Calibrator หรือ Liquid Bath (สำหรับสร้างอุณหภูมิเทียบเคียง)

  • Reference Thermometer (ผ่านสอบเทียบจากห้อง Lab ที่ได้รับการรับรอง ISO/IEC 17025)

✅ เหมาะสำหรับ:

  • งานสอบเทียบที่ต้องการความแม่นยำสูง

  • การออกใบรับรองสอบเทียบ (Calibration Certificate)

  • องค์กรที่ต้องผ่านการ audit (เช่น GMP, ISO 17025)

✅ 2. Temperature Mapping ด้วย Data Logger คุณภาพสูง

✔️ ความแม่นยำ: สูง (±0.1°C ถึง ±0.3°C)

อุปกรณ์:

  • Temperature Data Logger แบบหลายช่อง (Multi-channel)

  • ผ่านการสอบเทียบมาแล้ว (พร้อมใบรับรอง)

✅ เหมาะสำหรับ:

  • การตรวจสอบอุณหภูมิทั่วทั้งตู้ (ไม่ใช่แค่จุดเดียว)

  • ใช้สำหรับการวิเคราะห์ Hot/Cold Spot

  • งานที่ต้องการความแม่นยำทั้งระบบ เช่น ห้องเย็น ตู้อบ เตาอบ

✅ 3. ใช้ Digital Thermometer แบบสอบเทียบ (แม่นยำปานกลางถึงสูง)

✔️ ความแม่นยำ: ปานกลางถึงสูง (±0.3°C ถึง ±0.5°C)

อุปกรณ์:

  • Digital Thermometer (ผ่านสอบเทียบจาก Lab แล้ว)

  • ใช้วัดที่ตำแหน่งเดียวภายในตู้

✅ เหมาะสำหรับ:

  • ตรวจสอบทั่วไป

  • อุตสาหกรรมที่ไม่ต้องการความแม่นยำสูงมาก

  • ใช้เปรียบเทียบกับค่า Controller หรือ Sensor เดิม

temp

🎯 คำแนะนำ

  • ถ้าเน้น ความแม่นยำสูงสุด และต้องมีเอกสารอ้างอิง → ใช้ Dry Block + Reference Thermometer

  • ถ้าต้องการวัดอุณหภูมิหลายจุดในตู้พร้อมกัน → ใช้ Data Logger

  • ถ้าใช้ในงานทั่วไป → ใช้ Digital Thermometer ที่ผ่านการสอบเทียบ
